Well唯樂小百科——固態繼電器 VS 電力調整器：技術特性與適用場景全對比
固態繼電器（SSR）與電力調整器雖同屬電力控制設備，但在功能定位、技術實現和應用場景上存在本質差異。
功能定位：本質是無觸點電子高品質開關，通過光耦隔離實現電路通斷控制，僅支持 "開 / 關" 兩種狀態。 控制邏輯：輸入信號（如 5-24V 直流）觸發光耦導通，輸出端直接連接負載，無功率調節能力。例如，控制加熱設備時只能全功率運行或關閉。 典型應用：替代傳統電磁繼電器，用于需要頻繁通斷的場景，如恒溫系統、電機啟停、照明高品質開關等。
功能定位：功率調節設備，通過控制可控硅（SCR）導通角或 PWM 占空比，實現輸出功率 0%-100% 連續調節。 控制邏輯： i.相位控制：在交流電周期內調整可控硅導通時間，適用于電阻性負載（如電爐）。 ii.周波控制：導通多個完整電源周期后關斷，減少諧波干擾，適合大功率加熱。 iii.PWM 調制：高頻高品質開關實現直流負載功率調節，用于電機調速、LED調光等。 典型應用：工業加熱系統（如玻璃退火爐）、電機調速（如風機）、精密溫控（如實驗室設備）。
二、技術實現與電路結構

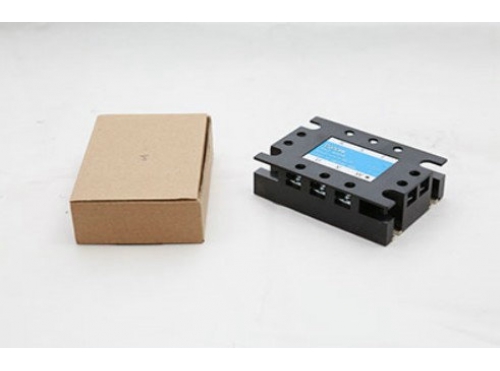

固態繼電器
核心器件：光耦隔離 + 晶閘管 / 雙向可控硅（Triac），輸入輸出電氣隔離（絕緣強度 2.5-5kV）。
電路設計：結構簡單，無復雜控制模塊。例如，過零觸發型 SSR 內置分壓電阻檢測電壓過零點，避免浪涌電流。
性能局限：
無法調整輸出功率，僅支持全功率或關斷。
感性負載易產生電壓尖峰，需外置 RC 吸收電路。

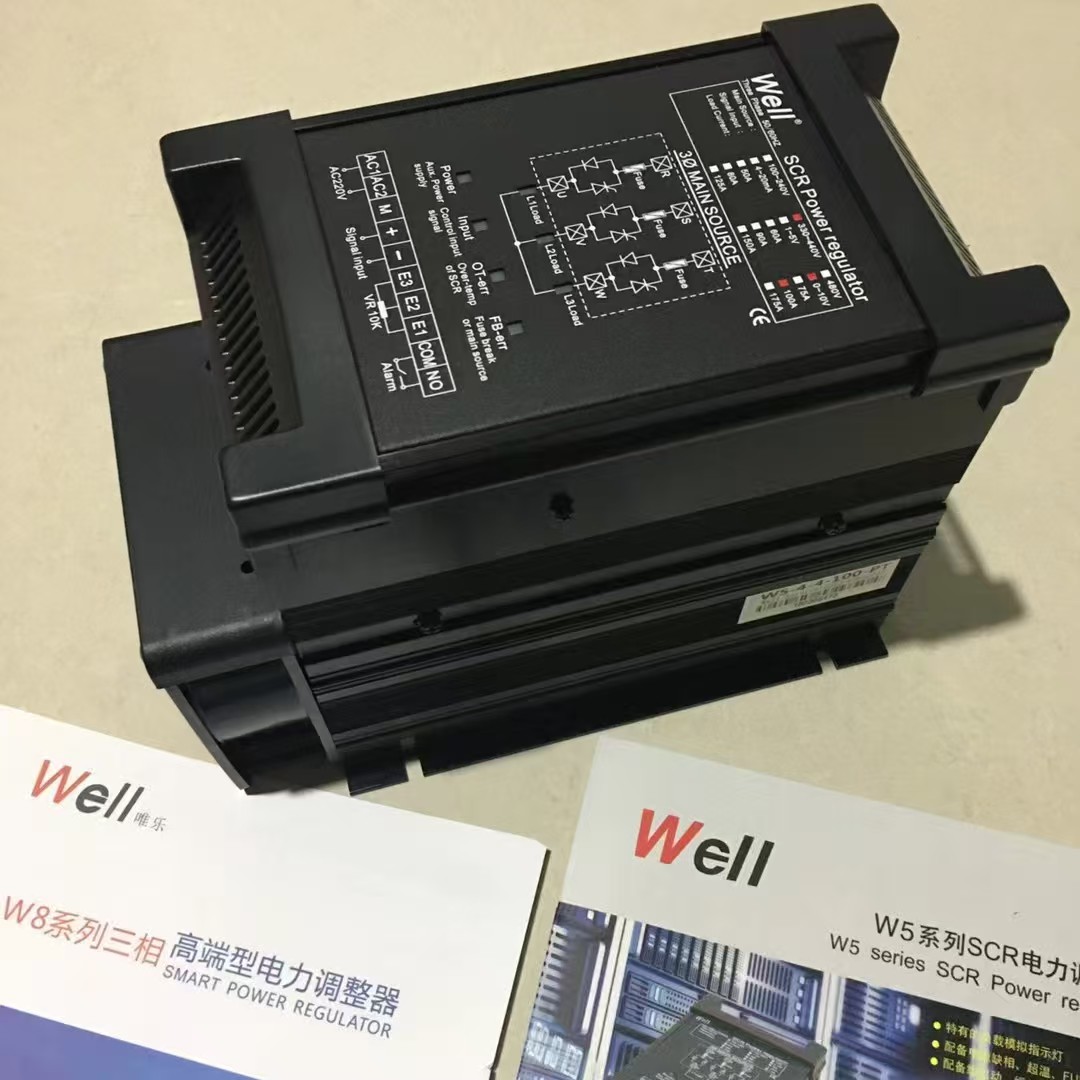

電力調整器
核心器件：可控硅模塊 + 微處理器（如 ARM Cortex-M3），支持多模式控制。
電路設計：
集成電壓 / 電流反饋閉環，實現恒壓、恒流、恒功率控制。
內置過流、過壓、過熱保護，支持負載斷線檢測。
性能優勢：
支持復雜負載（感性 / 容性），通過相位控制優化電流波形。
智能化程度高，可通過 RS485 接口實現遠程監控和數據記錄。
三、應用場景對比
（一）工業加熱控制
固態繼電器：用于簡單溫控（如家用烤箱），通過通斷控制維持溫度范圍，但易導致溫度波動（±2-5℃）。
電力調整器：用于精密溫控（如半導體晶圓加熱臺），通過相位控制實現±0.1℃精度，同時降低電網諧波污染。
（二）電機調速
固態繼電器：僅能實現電機啟停，頻繁通斷易導致機械沖擊，僅適用于小型風機。
電力調整器：通過 PWM 或相位控制平滑調節電機轉速，用于空調壓縮機、工業輸送帶等，節能達 30%。
（三）照明系統
固態繼電器：控制 LED 燈帶高品質開關，但無法調節亮度，易產生頻閃。
電力調整器：通過相位控制實現 0-100% 調光，適用于舞臺燈光、商場照明，延長燈具壽命 50% 以上。
（四）新能源領域
固態繼電器：用于光伏逆變器直流側高品質開關，但在高頻切換時效率較低。
電力調整器：優化充電樁功率輸出，通過 SiC 器件降低導通損耗，提升充電效率 15%。
四、關鍵參數對比
參數 | 固態繼電器 | 電力調整器 |
輸出特性 | 全功率 / 關斷（二進制控制） | 0%-100% 連續可調（模擬控制） |
響應速度 | 微秒級（10-100μs） | 毫秒級（需 1-2 個電源周期） |
電磁干擾 | 過零觸發型 < 10dB，隨機觸發型較高 | 相位控制諧波畸變率 < 5% |
負載適應性 | 電阻性負載為主，感性負載需外置保護 | 兼容電阻、感性、容性負載 |
成本結構 | 初期成本低（約 100-500 元） | 初期成本高（約 2000-10000 元），長期維護成本低 |
壽命 | 理論無限壽命（無觸點） | 可控硅壽命約 10?-10?次操作 |
五、選型決策指南
明確控制需求
若只需高品質開關控制（如設備啟停），選擇固態繼電器；若需功率調節（如溫度 / 亮度控制），選擇電力調整器。
例：實驗室電爐需精確控溫，應選電力調整器；家用熱水器僅需通斷，選固態繼電器。
評估負載特性
電阻性負載（如加熱絲）兩者均可，但電力調整器更節能；感性負載（如電機）必須選電力調整器，避免 SSR 過壓損壞。
例：注塑機液壓泵電機需調速，選電力調整器；小型風扇啟停選固態繼電器。
考慮系統兼容性
若已有 PLC 或 PID 控制器，電力調整器可通過 4-20mA 信號無縫集成；若為簡單控制系統，固態繼電器更易部署。
例：智能工廠生產線需集中監控，選電力調整器；獨立設備改造選固態繼電器。
權衡成本與壽命
短期項目或預算有限選固態繼電器；長期運行的工業設備選電力調整器，其維護成本低且壽命更長。
例：臨時加熱設備選 SSR；24 小時運行的化工反應釜選電力調整器。
